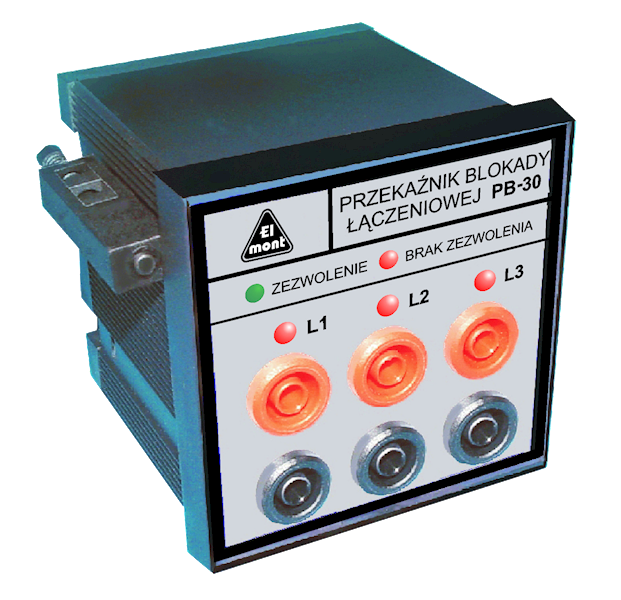

przekaźnik blokady PB-30 230VAC / 220VDC IP20

Opis:

Charakterystyka:

Przekaźnik PB-30 służy do blokowania załączania uziemnika w polu rozdzielni SN jeżeli na jego zaciskach występuje napięcie.

Przekaźnik jest przystosowany do współpracy z izolatorami wsporczymi wyposażonymi w dzielniki reaktancyjne lub rezystancyjne. Zamknięcie odpowiedniego zestyku wyjściowego powoduje odblokowanie elektromagnetycznej blokady uziemnika.

Obwód wejściowy przekaźnika jest oparty na rozwiązaniu przyjętym we wskaźniku sygnalizacyjnym SN-30 i ma próg prądowy fabrycznie ustawiony na 60 μA (na zamówienie może być nastawiona inna wartość poczynając od 30 μA)

Przekaźnik PB-30 do sterowania zewnętrznego wyjściowego wymaga zasilania z zewnętrznego źródła. Działanie przekaźnika musi być poprawne także w przypadku zaniku napięcia. Zmiana stanu przekaźnika wyjściowego jest wówczas niemożliwa, więc stan musi powodować blokadę uziemnika niezależnie od tego, czy w obwodzie SN jest napięcie, czy go nie ma.

Zezwolenie na zamknięcie uziemnika przez PB-30 wymaga spełnienia dwóch warunków:

1. Wystąpienia napięcia pomocniczego na zaciskach zasilania PB-30
2. Braku napięcia na każdej z szyn obwodu SN

W zależności od wymaganej szczelności części frontowej przekaźnika PB-30 zamontowanego w panelu/drzwiach, producent oferuje następujące wykonanie:

1. Wykonanie standardowe – bez dodatkowych uszczelnień (IP20 dla całości),
2. Wykonanie specjalne – z uszczelnionym frontem (IP54 dla frontu i IP20 dla pozostałej części obudowy).

Wymiary gabarytowe PB-30 (ze złączami): 72 x 72 x 87[mm]

Otwór montażowy w panelu/drzwiach: 68 x 68 [mm]

Max. grubość panela/drzwi: 4 [mm].

Przekaźnik PB-30 może pracować przy typowych napięciach sieci SN z następującymi izolatorami:
